Innowacyjna technologia RTLS umożliwia precyzyjną lokalizację nadajników wewnątrz pomieszczeń. Prosta infrastruktura z anten UWB(poprzez PoE) obejmuje bardzo duże obszary. Mamy do dyspozycji różne anteny i nadajniki. Duża innowacyjność i precyzja dzięki nowoczesnej technologii.


Światowa innowacja w dziedzinie nawigacji INDOOR

Technologia UWB umożliwia lokalizację wewnątrz pomieszczeń z dokładnością do kilku centymetrów.

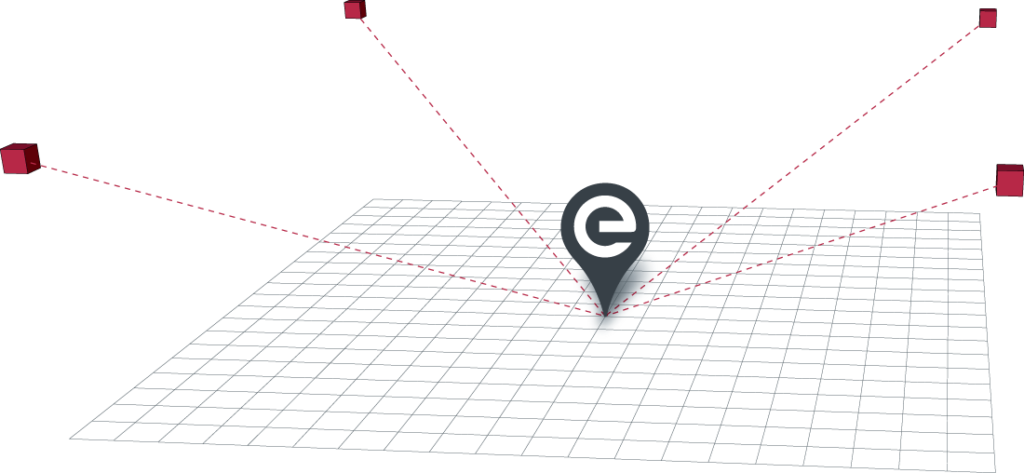

eLocation-siatka

eLocation ?

Obecnie prawie każdy samochód i każdy smartfon ma GPS (Globalny System Pozycjonowania). Dzięki niemu można stosunkowo dokładnie określić położenie na zewnątrz. Niestety, sygnały z satelitów nie są już dostępne wewnątrz budynku lub hali. W tym miejscu z pomocą przychodzi eLocation® firmy LUCA. W niektórych naszych rozwiązaniach dla logistyki i produkcji wykorzystywany jest system IPS (Indoor Positioning System). Po prostu porozmawiaj z nami. Opracujemy odpowiednie rozwiązanie również dla Ciebie.

Właściwości

  • nawigacja w pomieszczeniach zamkniętych
  • Technologia UWB
  • Dokładność decymetrowa
  • Zintegrowany kompas
  • Czujnik pochylenia
  • Pomiar przyspieszenia
  • Długi czas pracy akumulatora

Rozwiązania

  • Systemy prowadzenia wózków widłowych
  • Automatyczna strona Potwierdzenie wycofania (eLocation®-Watch)
  • Koordynacja pociągu holowniczego
  • Śledzenie wózków sekwencyjnych
  • Kontener-Śledzenie
  • Ochrona osobista w strefie zagrożenia (STOP AWARYJNY)

eLocation ®

Lokalizowanie obiektów

System eLocation® umożliwia dokładną lokalizację obiektów wyposażonych w nadajniki. Oprócz pozycji 3D, nadajniki mogą przekazywać do systemu LUCA dodatkowe informacje, takie jak nachylenie, orientacja bieguna północnego i przyspieszenie. Na przykład następujące obiekty można odpowiednio zlokalizować i zarządzać nimi:

  • Wózki widłowe i ciągniki holownicze
  • Palety i klatki paletowe
  • Kontener
  • Narzędzia
  • Wózek do kompletacji zamówień
  • Wózek sekwencyjny
  • Długi czas pracy akumulatora

Zastosowanie technologii RTLS daje nam niezliczone możliwości. Innowacyjna i precyzyjna technologia zapewnia niezawodność naszych rozwiązań.

Monitorowanie dostępu do miejsc składowania

Zegarek eLocation® Watch to rozwiązanie, w którym małe nadajniki eLocation® są przymocowane do ręki (zegarka) osoby pobierającej towar. W systemie LUCA miejsca przechowywania danych są konfigurowane w wykrytym pomieszczeniu. Jeżeli osoba pobierająca towar uzyska dostęp do pomieszczenia skonfigurowanego jako miejsce składowania, system sprawdza, czy dostęp był prawidłowy:

  • Jeśli dostęp jest nieprawidłowy, generowany jest komunikat o błędzie (świetlny, głosowy, dźwiękowy itp.).
  • Jeśli dostęp jest prawidłowy, może nastąpić automatyczne potwierdzenie wypłaty

Dzięki wysokowydajnej kompletacji metoda ta eliminuje konieczność ręcznego potwierdzania pobrań. Zegarek eLocation® zapewnia jakość po PokaYoke i wyraźnie zwiększa wydajność.

Technologia UWB

Der Einsatz von Ultra Wide Band-Technologie bei INDOOR-Navigation ermöglicht uns eine Erfassung der aktiven Sender mit einer Genauigkeit von wenigen Zentimetern. Im Gegensatz zu herkömmlichen Funktechnologien (wie Bluetooth oder Wi-Fi) arbeitet UWB mit Flugzeit des Signals und nicht auf Basis der Signalstärken RSSI (Received Signal Strength Indication). Die sehr steil ansteigenden UWB-Funk-Impulse sind sehr schmal (< 2 Nanosekunden) und können in einer “lauten” Funk-Umgebung sehr gut für präzise Entfernungsmessungen verwendet werden.

Zakres częstotliwości: 3 - 7 GHz
Szerokość pasma: 500 MHz
Liczba kanałów: 6

Dokładna różnica czasu między dotarciem sygnałów do zsynchronizowanych odbiorników opiera się na zasadzie TDoA (Time-Difference-of-Arrival).

Elementy systemu

System eLocation® składa się z aktywnych nadajników, które są przymocowane do ruchomych obiektów, oraz odbiorników, które są na stałe zamontowane w monitorowanej przestrzeni. Nadajniki są wyposażone w baterie o długiej żywotności, ale można je również podłączyć do zewnętrznego źródła zasilania (np. wózka widłowego).
Odbiorniki są zasilane i przesyłane dane przez sieć Ethernet (PoE) za pomocą kabla sieciowego. Dane z odbiorników są analizowane w sterowniku eLocation® i przesyłane do LUCA-Server wysyłane przez sieć LAN.

Czas pracy akumulatora

Zasilany bateryjnie nadajnik zużywa tylko krótki czas na wysłanie wiadomości UWB. Dlatego zapotrzebowanie na energię jest bardzo niskie w porównaniu z innymi technologiami radiowymi. W zależności od ustawionej częstotliwości nadawania komunikatów UWB (> 20 ms) czas pracy baterii może wynosić nawet 7 lat.
