Puestos de trabajo de montaje

Montaje con Pick-to-Light

Pick-to-Light apoya de forma óptima el montaje en una mesa de montaje, minimiza los errores y aumenta la calidad y el rendimiento de los empleados. Libremente configurable con muchas opciones adicionales. Posibilidad de conexión con SAP u otros sistemas.

Pick-to-Light Montaje
Esta estación de trabajo de montaje ahorra mucho tiempo y dinero.
Dirigir, apoyar y controlar de forma selectiva

Pick-to-Light
Montaje

Lugares de trabajo innovadores

¿Cómo apoya Pick-to-Light el montaje?

  1. La instrucción de montaje se lee en un escáner.
  2. Las pantallas de Pick-to-Light se iluminan para el primer paso de montaje y muestran las cantidades directamente en los contenedores.
  3. El montador retira las piezas y confirma el montaje en el pulsador.
  4. Cuando se confirman todos los pasos, el montaje está completo.
Actualice sus mesas de montaje existentes.
Optimice su montaje

¿Qué pantallas de Pick-to-Light se utilizan para el montaje?

Visualización de bandejas

Si el número de componentes en la instrucción de montaje es siempre = 1, se utiliza el LED de visualización con pulsador:

PTF-L-6 - Pick-to-Light Módulo sin pantalla. Sólo LED y botón.
PTF-L-6: Pick-to-Light Pantalla sin indicación de cantidad

Si, según las instrucciones de montaje, hay que extraer varios componentes de un compartimento, se utiliza la pantalla estándar con indicación numérica de 3 dígitos:

PTF-3N-4 Pick-to-Light Display con pantalla de tres dígitos y teclas
PTF-3N-4: Pick-to-Light Pantallas con indicación de cantidad

Las pantallas de los compartimentos se montan directamente encima o debajo de los contenedores. El reconocimiento de las retiradas de los compartimentos individuales tiene lugar directamente en las pantallas. Cada paso de montaje se reconoce en un botón central o en la pantalla de información.

Pantallas de información

La información detallada sobre el proceso de montaje se muestra al empleado en una pantalla de información central:

PTF-ZCTRL2 innovadora Pick-to-Light Conroller y pantalla táctil
PTF-ZCTRL2: como pantalla de información

Si se utilizan pantallas en la mesa, la pantalla de información no es necesaria.


En el artículo se puede encontrar una lista completa de posibles pantallas:

Pick-to-Light Hardware


Opción: Pantallas en la estación de montaje

Si el montaje es muy complejo y el empleado necesita ver instrucciones de montaje adicionales, instrucciones de construcción, dibujos CAD o imágenes, se instalan pantallas en su puesto de montaje.

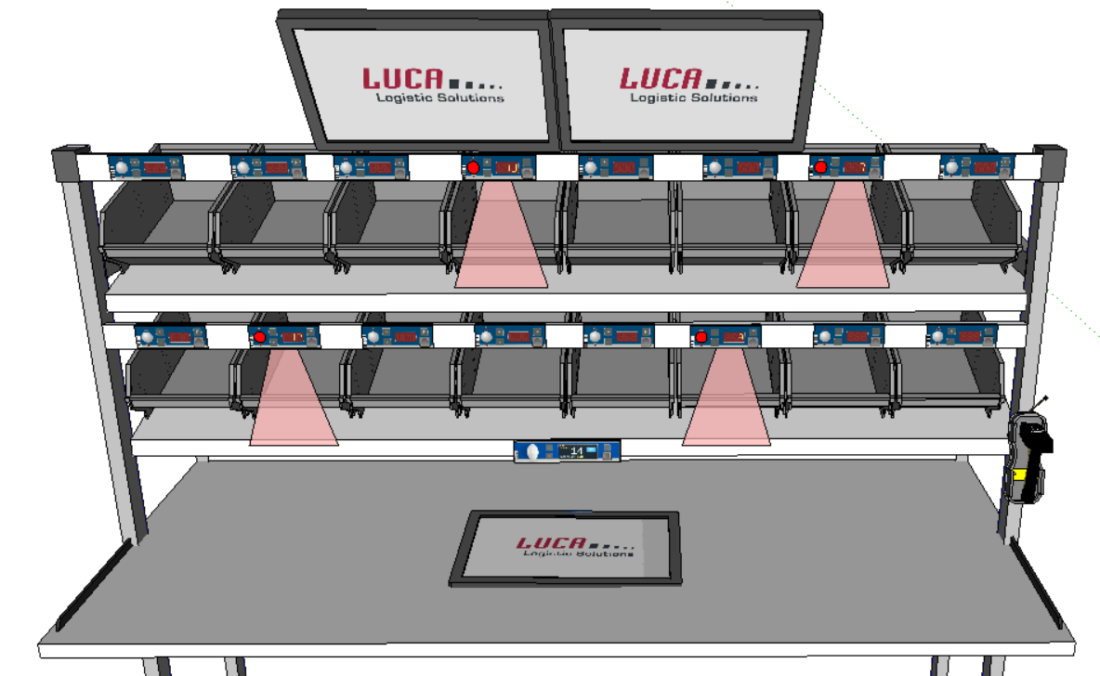

Estación de montaje

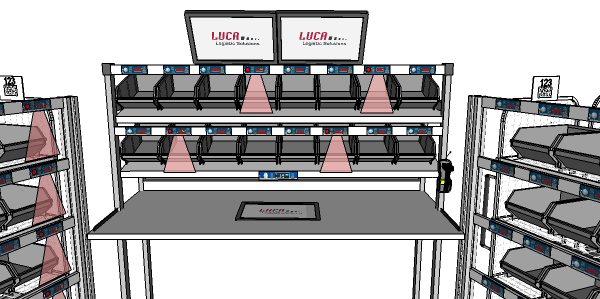

Estación de montaje con pantallas

La posición de las pantallas es siempre muy individual y depende de la ergonomía del puesto de trabajo de montaje. En la mesa también se pueden colocar diversas herramientas, equipos de prueba y dispositivos de medición. La mesa de montaje puede utilizarse como banco de pruebas o estación de ensayos.

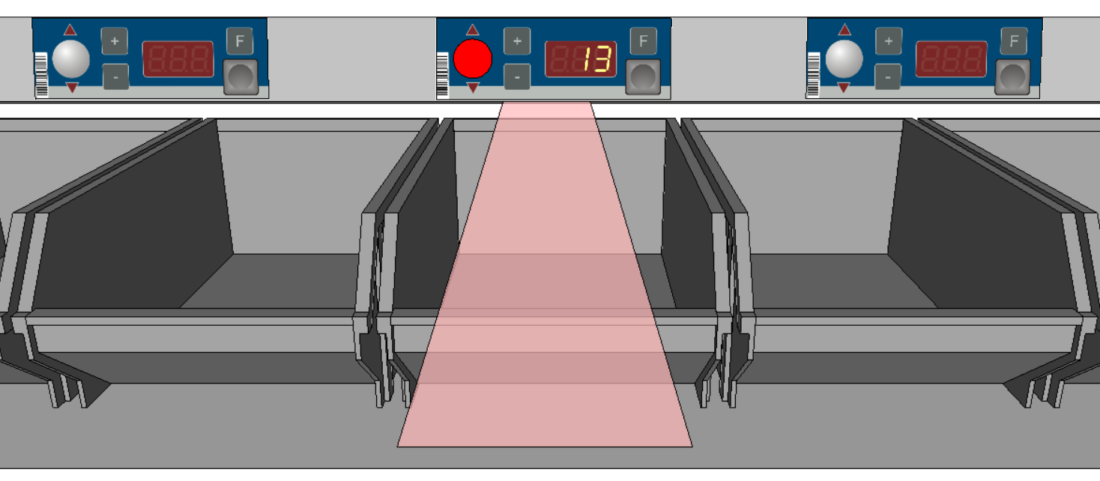

Opción: Los sensores supervisan el montaje

Opcionalmente, cada pantalla puede estar equipada con un sensor para la supervisión automática del acceso.

Montaje con sensores
Estación de trabajo de montaje con sensores Pick-to-Light

Sólo cuando el empleado ha introducido la mano en el compartimento es posible acusar recibo con el pulsador.

El sensor aumenta la calidad de la extracción.

Si el número de piezas = 1, el acuse de recibo es automático. En el caso de otras cantidades, la retirada se reconoce de forma individual o centralizada, pero sólo si los sensores activos han registrado los accesos correctamente.

Si el empleado mete la mano en el compartimento equivocado, se genera un mensaje de error y una señal acústica.

Configuración sencilla de los pasos de montaje
rápidamente y sin conocimientos informáticos

Configuración de las estaciones de montaje

Si la conexión a un sistema de producción no está disponible, los pasos de montaje individuales deben configurarse manualmente.

  1. Se lee un código de barras especial "Setup" para iniciar la configuración.
  2. A continuación, se escanea el código de barras único para identificar la lista de montaje.
  3. La pantalla de información muestra el texto "Paso 1". Las teclas +/- ayudan a seleccionar los pasos. Para cada paso, se iluminan las pantallas configuradas de Pick-to-Light en los compartimentos.
  4. El botón de reconocimiento de la pantalla del compartimento enciende y apaga las pantallas individuales.
  5. Con las teclas +/- se pueden ajustar los recuentos de piezas directamente en la bandeja.
  6. Si todo está configurado, se lee el código de barras "Save " y se guarda la configuración.

La configuración es muy sencilla y no requiere conocimientos informáticos. Los dos códigos de barras especiales ("Configurar" y "Guardar") están a disposición del gestor de montajes.

Conexión a un sistema de producción

Una conexión del lado del sistema a SAP o a otro sistema de producción es posible sin problemas, pero requiere cierta coordinación y posibles adaptaciones de software específicas del cliente.

¿Demasiadas variantes en la asamblea?
Contenedores dinámicos con Pick-by-Frame

Flexibilidad mediante contenedores dinámicos

En algunas situaciones, es necesario proporcionar un gran número de piezas diferentes en la mesa, en función de los requisitos de montaje y de la etapa de montaje. Sin embargo, el espacio en una mesa de montaje es muy limitado. El innovador Pick-by-Frame-System® puede ser una solución para ello.

En primer lugar, los contenedores necesarios se recogen en un carro de picking en un almacén de picking.

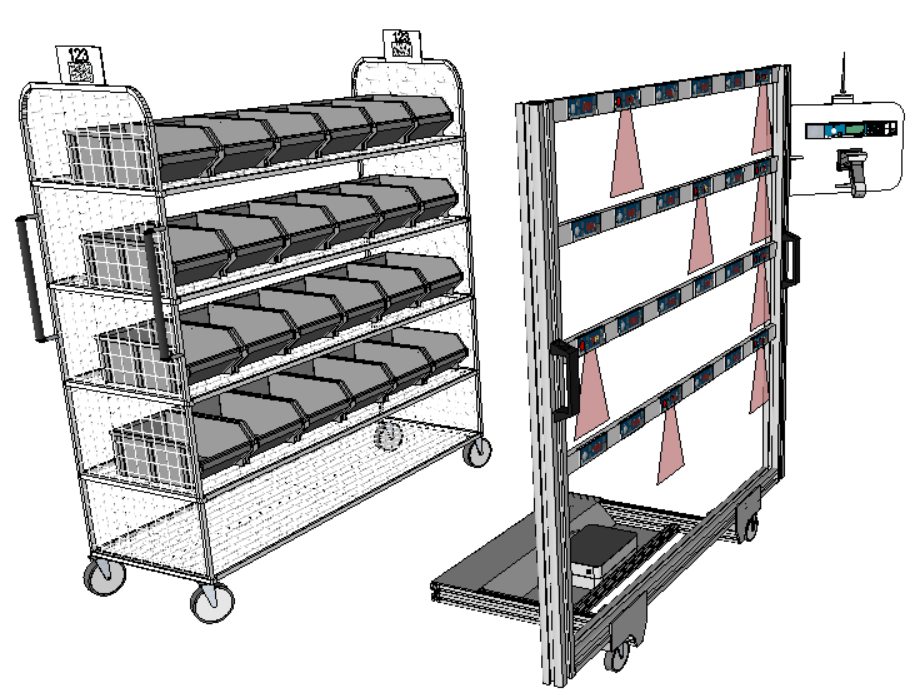

Pick-by-Frame y el carro de recogida

Para ello, se acopla al carro una construcción móvil (Pick-by-Frame®) con pantallas móviles Pick-to-Light. El sistema guía al recolector hasta los almacenes y le ayuda a distribuir los componentes en las ubicaciones. El carro está claramente identificado y gestionado por el sistema de producción.

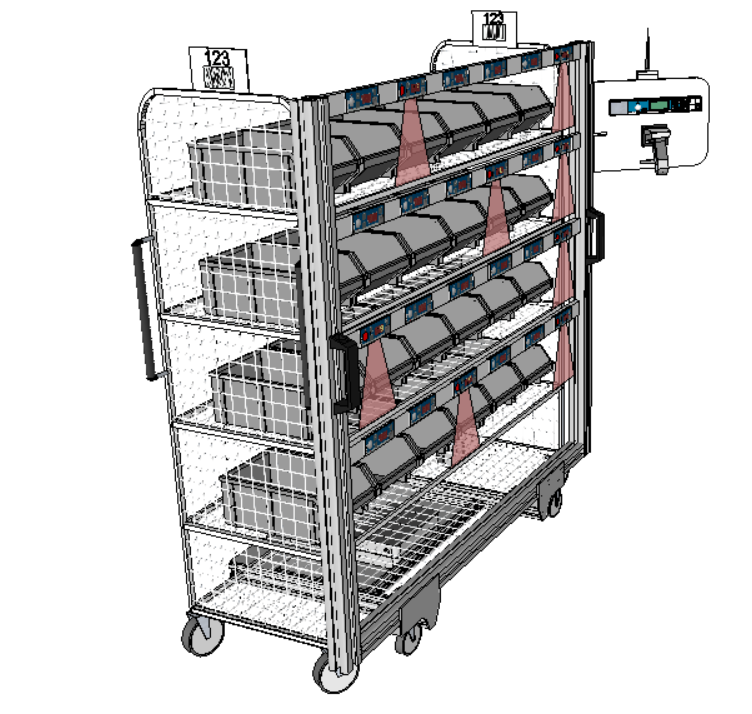

Carro de recogida con Pick-by-Frame

Cuando el carro de recogida está listo, se coloca en un bastidor en la estación de montaje que coincide con la lista de montaje. El carro se registra en la mesa mediante su código de barras o RFID. Sólo cuando los contenedores dinámicos están correctamente colocados, se inicia el montaje.

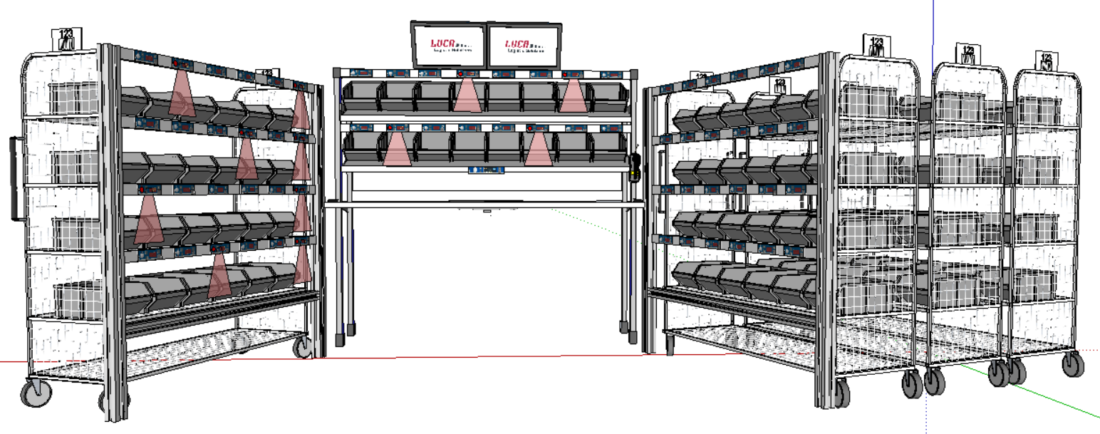

Estación de montaje con vista general
Se adapta con flexibilidad a cualquier mesa de montaje.
Sistema sin fronteras

PREGUNTAS FRECUENTES

¿Qué mesas de montaje pueden equiparse con Pick-to-Light ?

Cualquier conjunto con cubos o cajas puede ser adaptado. Las pantallas pueden fijarse en cualquier lugar de montaje. Si los compartimentos son muy pequeños, se pueden utilizar las pantallas pequeñas de la serie PTF-S.

¿Cuántas pantallas Pick-to-Light pueden funcionar en una mesa de montaje?

El número máximo no está definido. Un controlador estándar controla hasta 150 pantallas. También se pueden utilizar varios controladores en un mismo lugar de montaje. Sin embargo, el puesto de trabajo debe estar configurado de forma clara y ergonómica. Por lo tanto, no debería haber demasiadas pantallas.

¿Es necesario que la mesa de montaje esté conectada a SAP o a otros sistemas?

No. La mesa de montaje también puede funcionar sin ninguna conexión con un sistema de nivel superior. La configuración de los pasos de montaje se realiza entonces manualmente y no requiere ningún conocimiento informático especial.

Muchos años de experiencia en la preparación de pedidos sin papel

Pick-to-Light
